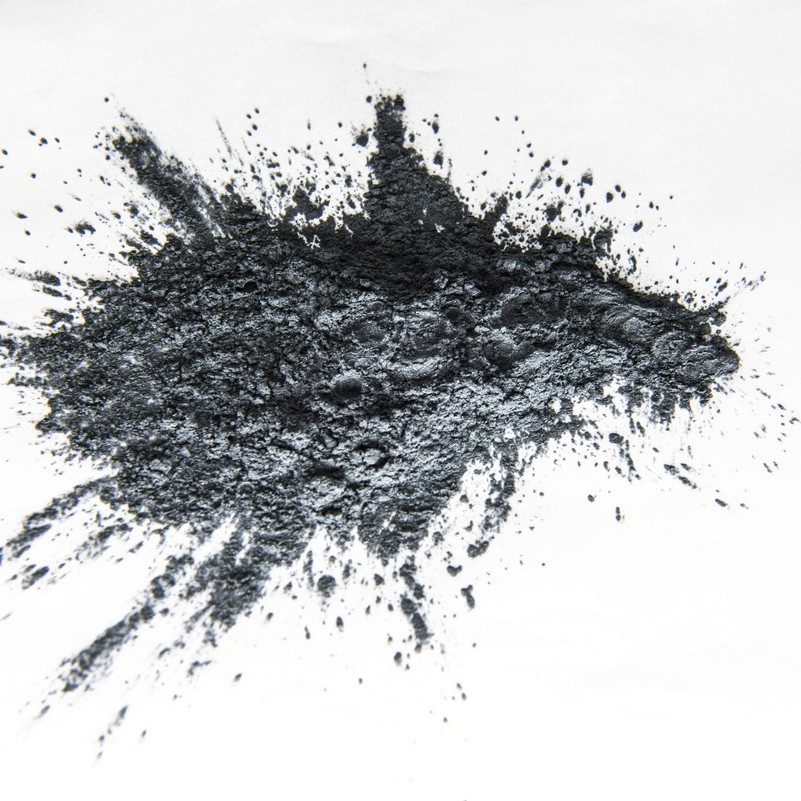

黑碳化硅微粉的生产工艺是酸洗水分，水分是通过控制水的压强来区分不同的型号，水分得到黑碳化硅微粉没有大颗粒，颗粒更加均匀，酸洗是为了去除黑碳化硅微粉中的杂质，
黑碳化硅：黑碳化硅（SiC）是以石英砂(主要成分是SiO2)和无烟煤或石油焦(主要成分是C)为基本原料在摄氏1800度以上高温条件下生成的非金属矿产品,
黑碳化硅的理化性质
| 黑碳化硅物理特性 | |
| 莫氏硬度 | 9.3 |
| 熔点 | 2250℃ |
| 最高使用温度 | 1900℃ |
| 体积密度 | 3.2-3.5 g/cm3 |
| 显微硬度 | 2840～3320kg/mm2 |
| 堆积比重 | 1.5 g/cm3 |
| 黑碳化硅化学成分 | |
| SiC (%) | 98-99% |
| C.F(%) | 0.2% |
| Fe2O3(%) | 0.3% |
|
微粉 |
W系列 |
W63 W50 W40 W28 W20 W14 W10 W7 W5 W3.5 W2.5 |
|
国标 |
240# 280# 320# 400# 500# 600# 800# 1000# 1200# 1500# 2000# 2500# |
|
|
日标 |
#240 #280 #320 #360 #400# #500 #600 #700 #800 #1000 #1200 #1500 #2000 #2500 #3000 #4000 #6000 |
|
|
欧标 |
F230 F240 F280 F320 F360 F400 F500 F600 F800 F1000 F1200 F1500 |
| 粒度号 | 基本粒尺寸（微米） |
| W63 | 63-50 |
| W50 | 50-40 |
| W40 | 40-28 |
| W28 | 28-20 |
| W20 | 20-14 |
| W14 | 14-10 |
| W10 | 10-7 |
| W7 | 7-5 |
| W5 | 5-3.5 |
| 日标粒度分布表 | ||||
| 粒度 | DO（最大粒） | D3（粗粒） | D50（基本粒） | D94(細粒） |
| 240# | 127以下 | 103以下 | 57±3.0 |
40以上 |
| 280# | 112以下 | 87以下 | 48±3.0 |
33以上 |
| 320# | 98以下 | 74以下 | 40±2.5 |
27以上 |
| 360# | 86以下 | 66以下 | 35±2.0 |
23以上 |
| 400# | 75以下 | 58以下 | 30±2.0 |
20以上 |
| 500# | 63以下 | 50以下 | 25±2.0 |
16以上 |
| 600# | 53以下 | 41以下 | 20±1.5 |
13以上 |
| 700# | 45以下 | 37以下 | 17±1.5 |
11以上 |
| 800# | 38以下 | 31以下 | 14±1.0 |
9以上 |
| 1000# | 32以下 | 27以下 | 11.5±1.0 |
7以上 |
| 1200# | 27以下 | 23以下 | 9.5±0.8 | 5.5以上 |
| 1500# | 23以下 | 20以下 | 8±0.6 |
4.5以上 |
| 2000# | 19以下 | 17以下 | 6.7±0.6 |
4.0以上 |
| 2500# | 16以下 | 14以下 | 5.5±0.5 |
3.0以上 |
| 3000# | 13以下 | 11以下 | 4.0±0.5 |
2.0以上 |
| 4000# | 11以下 | 8以下 | 3.0±0.4 |
1.8以上 |
| 型号 | D3 | D50 | D94 |
| F230 | 82 | 53±3.0 | 34 |
| F240 | 70 | 44.5±2.0 | 28 |
| F280 | 59 | 36.5±1.5 | 22 |
| F320 | 49 | 29.2±1.5 | 16.5 |
| F360 | 40 | 22.8±1.5 | 12 |
| F400 | 32 | 17.3±1.0 | 8 |
| F500 | 25 | 12.8±1.0 | 5 |
| F600 | 19 | 9.3±1.0 | 3 |
| F800 | 14 | 6.5±1.0 | 2 |
| F1000 | 10 | 4.5±0.8 | 1 |
| F1200 | 7 | 3.0±0.5 | 1 |
